Установка обеспечивает многозонный контроль и управление процессом термической обработки на различных режимах, в том числе выполнение нагрева сварных швов по 6 независимым каналам.

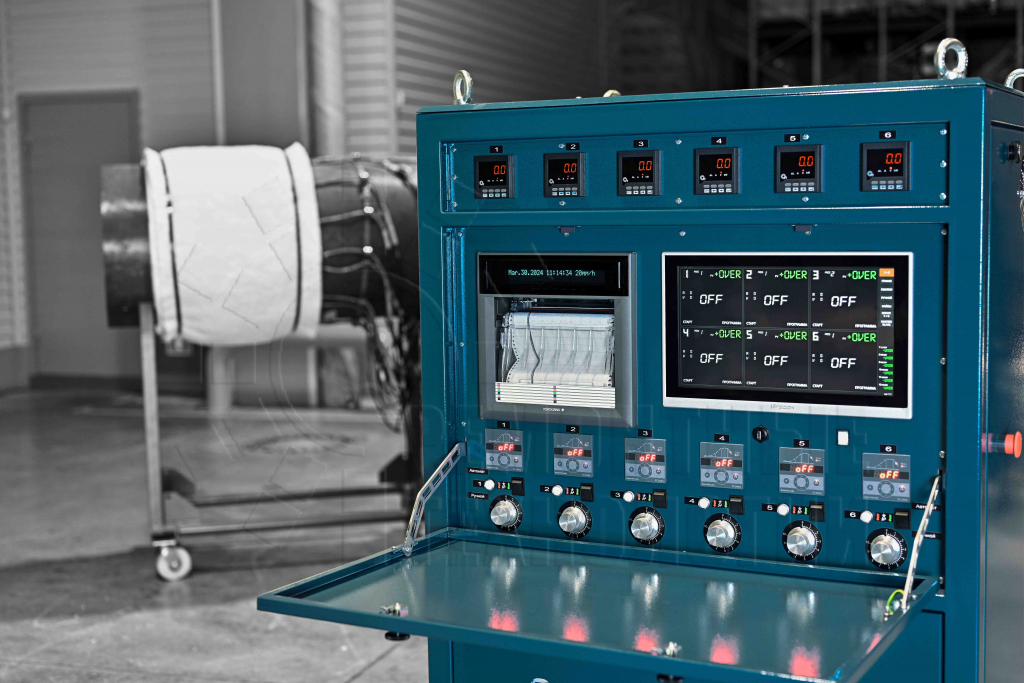

Удобные и надежные сенсорные панели позволяют моментально выводить необходимую информацию на экран и своевременно вносить изменения в программу термообработки.
Управление процессом термообработки может осуществляться как с панели приборов, так и с сенсорной панели оператора (информация дублируется). Большой объем информации, отображаемой на сенсорной панели управления обеспечивает видимость всех каналов термообработки с характеристиками и параметрами нагрева одновременно с графиком проведения термообработки.
Раздельные контроллеры каналов могут запускаться в разное время и выполнять различные программы нагрева сварных соединений одновременно.
В зависимости от многих параметров (геометрические размеры, режимы термообработки, применяемые нормативные документы) данная установка позволяет обрабатывать трубы диаметром до 1000 мм, при этом обеспечивая полноценный многозонный контроль температуры на сварных швах и в околошовной зоне.
Технические характеристики

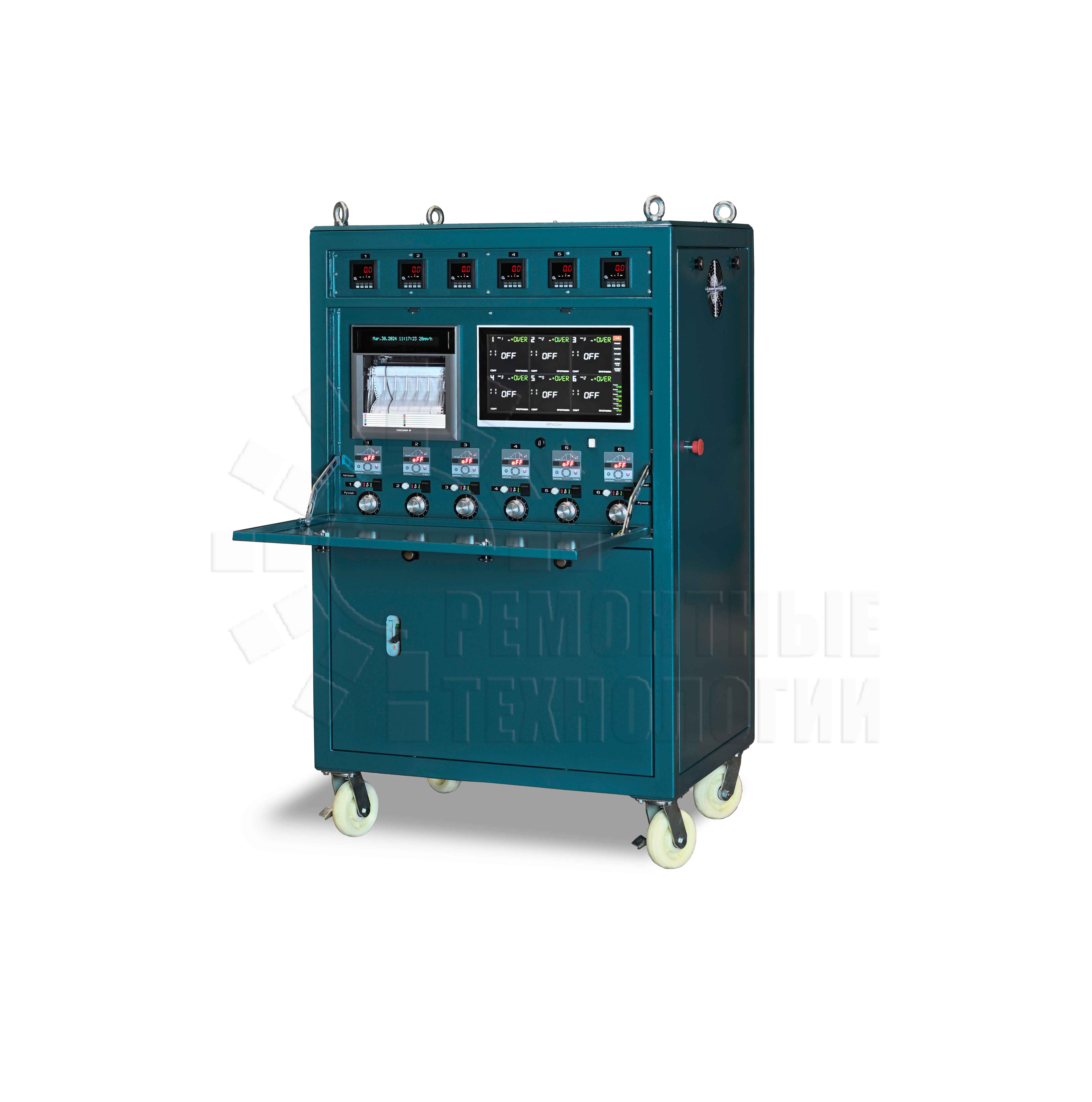

Корпус
- Жёсткий рамный корпус с порошковой покраской и дополнительным лаковым покрытием - Съёмные панели по всем сторонам корпуса обеспечивают удобный доступ - Силовые гнёзда на задней панели - Для передвижения вручную специальные колёса - Усиленное основание для транспортировки погрузчиком - На верхней панели 4 рым-болта для перемещения краном
Трансформатор
- Естественное воздушное охлаждение - Класс изоляции – H - Напряжение на первичной обмотке – 50 Гц, 3 отвода 380, 400, 420В
Мощность при 100% нагрузке, кВт
70
Рабочее напряжение (вторичная обмотка)
0 - 30 - 60 В
Номинальная мощность на канале
10,8 кВт 4 нагревателя
Потребляемый первичный ток при 100% нагрузке, А
110
Безопасность
- Контроль рабочей температуры трансформатора с принудительным отключением при перегрузке или коротком замыкании - Аварийный выключатель грибкового типа - Контактное напряжение относительно земли 30В - Индивидуальная защита каждого канала через предохранитель
Контактное напряжение относительно земли
Максимум 30В
Регистратор температуры
6-ти или 12-ти канальный, электронный - запись на диаграммную бумагу 180 мм и (или) регистратор электронный сенсорный РТ-803DG 6-12 каналов
Термопарные входы
6 или 12 термопарных панельных разъёмов тип К (ХА)
Тип используемого программатора
Контроллеры серии ТС со специальным программным обеспечением в случае раздельного управления по каждому каналу. Контроллеры обладают широким диапазоном дополнительных опций управления нагревом
Визуальный контроль работы каналов
Сенсорная панель оператора серии РТ. Контроллер температуры серии ТС. Многофункциональный мультиметр. 2-цветный светодиодный индикатор.
Ручное управление
Регуляторы мощности на каждом канале
Размеры ДхШхВ, мм
760 x 985 x 1670
