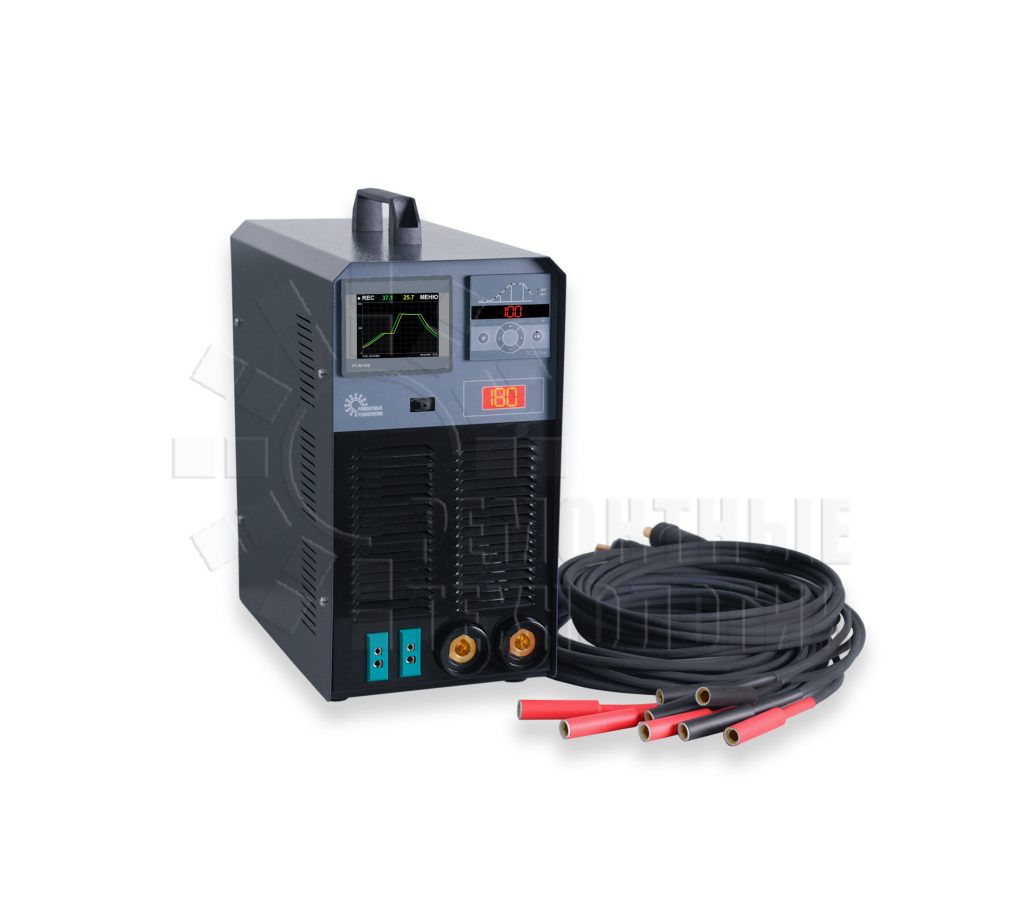

Установка модели РТ12-1-010DG

Установка для термообработки сварных швов модели РТ12-1-010DG является незаменимым помощником и спутником любого монтажника, особенно в полевых нестационарных условиях. Обладая небольшим весом и имея простое подключение (обычная 5-ти штырьковая розетка), данная установка обеспечивает предварительный и сопутствующий подогрев (preheating before and during welding), а также послесварочную термообработку (ПСТО, PWHT) на трубопроводах небольшого диаметра.

Установка модели РТ12-1-010DG осуществляет подогрев и термообработку в плавном режиме управления нагрузкой за счет изменения схемы управления инвертором. Данная схема разработана специально для  проведения термообработки изделий с тонкой стенкой, а также режимов термообработки, при которых очень важна точность соблюдения всех параметров нагрева, выдержки и охлаждения.

В зависимости от технических и нормативных требований, данная установка может работать с трубами диаметром до 325 мм, обеспечивая полностью автоматический режим нагрева и контроля температуры, регистрируемый на встроенном безбумажном самописце (регистраторе температуры). При необходимости работы с трубами большего размера можно одновременно включать несколько установок серии РТ на один сварной шов.

Управление

Точное и эффективное управление процессом термообработки обеспечивает контроллер ТС2066. Контроллер позволяет задавать кривые нагрева для основных видов термической обработки.

Контроль нагрева

Регистратор может отображать и записывать температуры одной или двух термопар, подключенных к установке РТ12-1DG. Второй канал обязательно должен быть использован в паре с изолированной термопарой.

Регистрация данных

Безбумажный регистратор РТ-801DG отображает данные измерений и график термообработки в реальном времени на цветном сенсорном экране.

Благодаря современным комплектующим, инвертор модели РТ12-1DG позволяет в режиме реального времени отображать температурную и временную шкалы в различных диапазонах для более детального изучения процесса проведения термообработки.

Сенсорный цветной дисплей обеспечивает моментальное переключение между экранами цифровых данных и графика без остановки процесса термической обработки сварных соединений.

Запись графика сохраняется в защищенный файл в формате BIN или RXE (по желанию заказчика).
