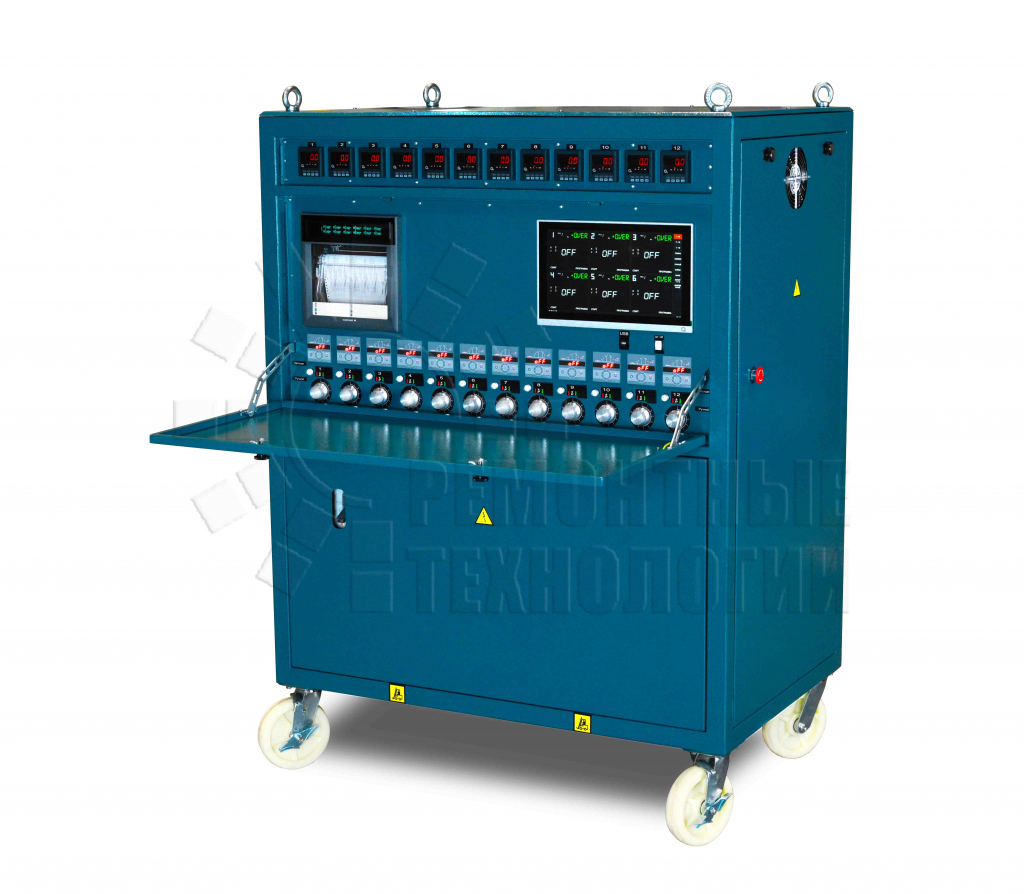

Установка модели РТ150-12DG

  • Заказ товара
  • Описание и технические характеристики
Описание

Установка обеспечивает многозонный контроль и управление процессом термической обработки при различных режимах, будь то предварительный и сопутствующий подогрев (preheating before and during welding) или послесварочная термообработка (ПСТО, PWHT) любых сварных швов: сварки труб, приварки фланцев или другой арматуры к трубам, приварка отводов, калачей, гибов и т.д.

Удобные и надежные сенсорные панели позволяют моментально выводить необходимую информацию на экран и своевременно вносить изменения в программу термообработки.

Управление процессом термообработки может осуществляться как с панели приборов, так и с сенсорной панели оператора (информация дублируется). Большой объем информации, отображаемой на сенсорной панели управления обеспечивает видимость всех каналов термообработки с характеристиками и параметрами нагрева одновременно с графиком проведения термообработки.

При использовании данной установки в монтажных условиях она легко обеспечивает выполнение нагрева сварных швов в 12 разных местах. Раздельные контроллеры каналов могут запускаться в разное время и выполнять разные программы нагрева сварных соединений одновременно. 4 нагревательных коврика подключённых к каналу нагрева позволяют нагревать сварной шов 325 трубы до 650 гр С.


Технические характеристики
Вес, кг
1100
Количество каналов
12
Корпус
- Жёсткий рамный корпус с порошковой покраской и дополнительным лаковым покрытием - Съёмные панели по всем сторонам корпуса обеспечивают удобный доступ - Силовые гнёзда на задней панели - Для передвижения вручную специальные колёса - Усиленное основание для транспортировки погрузчиком - На верхней панели 4 рым-болта для перемещения краном
Трансформатор
- Естественное воздушное охлаждение - Класс изоляции – H - Напряжение на первичной обмотке – 50 Гц, 3 отвода 380, 400, 420В
Мощность при 100% нагрузке, кВт
150
Рабочее напряжение (вторичная обмотка)
0 - 30 - 60 В
Номинальная мощность на канале
10,8 кВт 4 нагревателя
Потребляемый первичный ток при 100% нагрузке, А
240
Безопасность
- Контроль рабочей температуры трансформатора с принудительным отключением при перегрузке или коротком замыкании - Аварийный выключатель грибкового типа - Контактное напряжение относительно земли 30В - Индивидуальная защита каждого канала через предохранитель
Контактное напряжение относительно земли
Максимум 30В
Регистратор температуры
12-ти канальный, электронный - запись на диаграммную бумагу 180 мм и (или) регистратор электронный сенсорный РТ-803DG 6-12 каналов, РТ-804DG 12-24 канала
Термопарные входы
12 или 24 термопарных панельных разъёмов тип К (ХА)
Тип используемого программатора
Контроллеры серии ТС со специальным программным обеспечением в случае раздельного управления по каждому каналу. Контроллеры обладают широким диапазоном дополнительных опций управления нагревом
Визуальный контроль работы каналов
Сенсорная панель оператора серии РТ. Контроллер температуры серии ТС. Многофункциональный мультиметр. 2-цветный светодиодный индикатор.
Ручное управление
Регуляторы мощности на каждом канале
Размеры ДхШхВ, мм
820 x 1280 x 1807
Код заказа Описание Добавить в корзину
754150 Установка для местной термообработки модели РТ150-12DG
