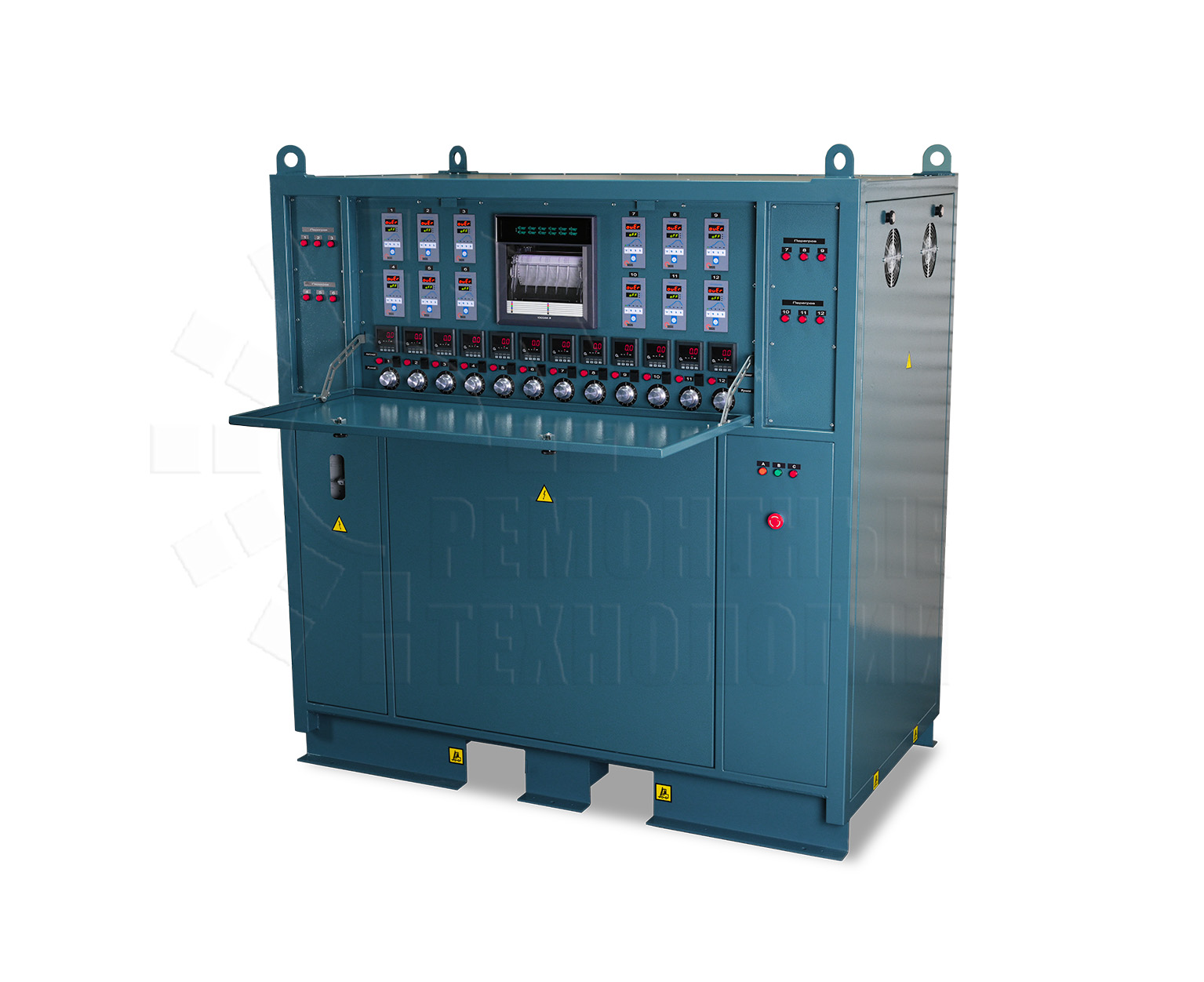

Установка для местной термообработки сварных швов модели РТ360-12 мощностью 360 кВт создана специально для термической обработки сварных соединений большого диаметра. Высокая мощность каждого канала позволяет значительно расширить зону нагрева даже на больших толстостенных аппаратах.
Если необходимо выполнение требований СТО по контролю температурного поля установку можно укомплектовать 24-х канальным регистратором температуры.
При разработке Технологии термообработки сварного шва аппарата большого диаметра считаем необходимым проведение моделирования нагрева сварного шва с последующим подбором нагревательных элементов. Моделирование процесса позволяет заранее определить распределение температур в зоне термического влияния и на краях зоны равномерного нагрева.
Технические характеристики
Корпус
- Жёсткий рамный корпус с порошковой покраской и дополнительным лаковым покрытием - Съёмные панели по всем сторонам корпуса обеспечивают удобный доступ - Силовые гнёзда на задней панели - Усиленное основание для транспортировки погрузчиком - На верхней панели специальные крепления для перемещения краном
Трансформатор
- Естественное воздушное охлаждение - Класс изоляции – H - Напряжение на первичной обмотке – 50 Гц, 3 отвода 360, 380, 400В
Мощность при 100% нагрузке, кВт
360
Рабочее напряжение (вторичная обмотка)
~40 и ~80В
Номинальная мощность на канале
28,8 кВт
Потребляемый первичный ток при 100% нагрузке, А
550
Безопасность
- Контроль рабочей температуры трансформатора с принудительным отключением при перегрузке или коротком замыкании - Аварийный выключатель грибкового типа - Контактное напряжение относительно земли 30В - Индивидуальная защита каждого канала через предохранитель - Устройство защитного отключения 300мА (по заказу) - Блок стабилизации управляющего напряжения (по заказу)
Контактное напряжение относительно земли
Максимум 30В с быстродействующим размыканием через встроенное устройство защитного отключения 300 мА
Регистратор температуры
12-ти канальный, электронный. Запись на диаграммную бумагу 180 мм (по заказу - безбумажный регистратор) (по заказу ставятся 2 регистратора)
Термопарные входы
12 или 24 термопарных панельных разъёмов тип К (ХА)
Тип используемого программатора
TC-60 или ТС-80 со специальным программным обеспечением в случае раздельного управления по каждому каналу По заказу P250A или P256A в случае управления всех каналов по одной программе
Визуальный контроль работы каналов
- Неоновый индикатор - Амперметр 500А
Ручное управление
Регуляторы мощности на каждом канале
Размеры ДхШхВ, мм
1490 х 935 х 1800
